Bihl+Wiedemann

Bihl+Wiedemann GmbH byla založena v roce 1992 Jochenem Bihlem a Bernhardem Wiedemannem v Mannhaimu, jakožto vysoce specializovaná inženýringová společnost s mezinárodní působností. Od začátku bylo její zaměření orientováno na AS-Interface. Nyní společnost patří mezi vedoucí výrobce bezpečnostní technologie a elektronických komponent pro automatizaci s tímto rozhraním.

Na českém trhu firmu Bihl+Wiedemann zastupuje společnost SYSTEMOTRONIC, s.r.o., která se zabývá komplexními službami pro bezpečnost strojů a strojního zařízení.

Bihl+Wiedemann byla první společnost, která v roce 1995 získala certifikát od AS-International pro svůj AS-i Master. Tento Master je používán jako referenční pro certifikaci všech ostatních zařízení AS-i Slave. V roce 2005 se firma připojila ke konsorciu pro bezpečnostní aplikace s AS-Interface.

Základní koncept AS-Interface

AS-Interface je průmyslová sběrnice pro automatizační systémy. Je navržena pro propojení standardních I/O komponent jako jsou binární či analogová zařízení, stejně tak pro bezpečnostní I/O zařízení podle EN ISO 13849-1 nebo EN 61508.

K propojení všech zařízení Slave k zařízení Master v jakékoliv topologii stačí 2-vodičový plochý nebo kulatý kabel (AS-i kabel, 2x1,5 mm², 16 AWG). Toto je hlavní výhoda oproti konvenčnímu p                              aralelnímu zapojení, kdy každé jednotlivé zařízení musí být připojeno přímo do řídicího systému. Pomocí stejného kabelu jsou přenášena jak data, tak i napájení. Každé zařízení nebo modul Slave má svou adresu pro přístup k datům. Těchto zařízení může být až 31 (jednoduché adresování) nebo až 62 (1A-31A a 1B-31B) v rozšířeném adresování. Obojí systémy mohou sdílet stejnou síť As-i.



                     Konvenční propojení                    As-i = jeden kabel pro standardní a bezpečnostní signály i napájení

Struktura AS-Interface

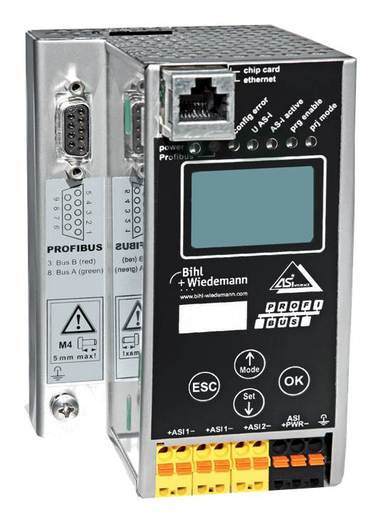

Celou síť As-i řídí master nebo také brána, která funguje jako přímé propojení k hostitelskému zařízení (PLC, PC, DCS…). Brána se chová jako master pro As-i a současně jako slave pro vyšší úroveň sítě (PROFIBUS, EtherNet/IP, DeviceNet, CANopen, Modbus, atd.). As-i je zde jako nejspodnější díl pyramidy, zprostředkovávající propojení aktuátorů a senzorů.

Výrobky firmy Bihl+Wiedemann:

• Brány (pro připojení k PROFIBUS, PROFINET, EtherNet/IP, DeviceNet, CANopen, Modbus, EtherCAT, CC-Link, Sercos …)
• Monitorovací a bezpečnostní moduly
• Bezpečnostní kompaktní monitory a moduly I/O
• Zdroje

Výhody AS-Interface

• snížení počtu I/O karet, tím i menší rozměry rozváděče
• méně kabeláže
• volný výběr topologie sítě
• rychlá instalace, kratší čas na zprovoznění, testování a údržbu
• snadná rozšiřitelnost.
• rychlý přenos signálů (max. 5 ms)
• bez rizika špatného elektrického spojení
• vysoká odolnost vůči šumu EMC
• rychlá lokalizace závady



Charakteristika AS-Interface

Nosič Signál Délka kabelu Počet zařízení Slave v síti Počet digitálních I/O Počet analogových I/O Čas jednoho cyklu Rychlost přenosu Ochrana proti chybě Podporované topologie Bezpečnost

2-vodičový nestíněný plochý kabel přenáší data i napájení v rámci jednoho kabelu, max. 8 A 100 m (s rozšířením až 1 000 m) až 62 až 248 vstupů a 248 výstupů až 124 vstupů nebo výstupů 153 ms/slave 167 kbit/s Identifikace a opakování chybných paketů Strom, hvězda, kruh, lineární zapojení a síť SIL 3, Kategorie 4, PLe (EN 62061, EN 61508, EN ISO 13849-1. EN 954-1)



Pro více informací nás prosím kontaktujte, popř. navštivte http://www.bihl-wiedemann.de
